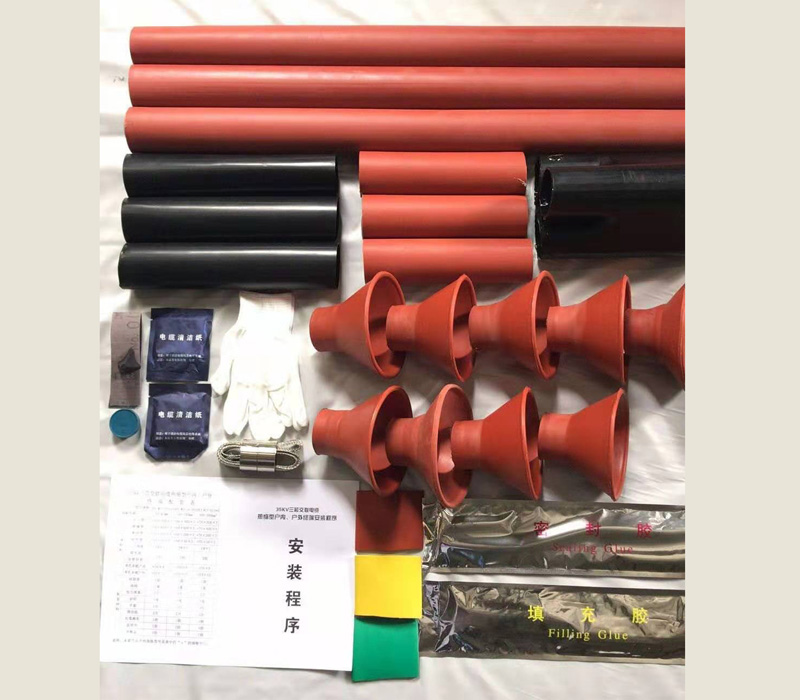

35kv熱縮型電纜附件
輻射交聯熱縮型電纜附件，是國內電纜行業中的最新產品。具有體積小、重量輕、性能可靠、適應性強、安裝簡便和價格便宜等特點。適用于各種電力電纜（交聯電纜、塑料電纜和油浸電纜）的戶內、戶外終端、中間連接以及通信電纜連接、絕緣和各個領域的輸配電工程。
35kv 熱縮型電纜附件 dlfj-3產品廣泛運用于電力、石油化工、冶金、鐵路、港口和建筑等領域。
特點：
(1)重量輕、運行可靠、安裝方便
(2)收縮快、不開裂
(3)交聯電纜熱縮型終端頭雙地線工藝。即鋼鎧地線和銅屏蔽地線分開，全電纜預度更加合理
(4) 交聯電纜熱縮型中間連接新工藝（三道密封工藝）。電纜中間接頭故障許多是因?yàn)槊芊獠缓迷斐傻模氏炔捎眯鹿に嚕ㄈ烂芊夤に嚕闺娎|運行起來更加安全可靠。所謂三道密封即外戶層密封，內戶層密封，再加內絕緣管兩端的密封
溫度指導：-50℃→+70℃溫度條件下長期使用。
產品規格：
(1)產品主要分類為戶內終端、戶外終端、中間連接、油浸戶外終端、油浸戶外終端和油浸中間連接；
(2)產品主要為單芯、三芯；
(3)產品型號10-16mm2至500-800mm2。
![src=http://hongbangrs.com/upload/pro/2010-5/2010520142716948.jpg]()
1代表適用電纜25-50 mm2
2代表適用電纜120-185 mm2
3代表適用電纜240-400 mm2
35kv電纜附件產品規格表：
|
規格型號 |
名 稱 |
適合電纜mm2 |
規格型號 |
名 稱 |
適合電纜mm2 |
|
NSY-35/1×1 |
26/35kv單芯
交聯電纜熱縮型戶內終端 |
50-95mm2 |
NSZ-35/1×1 |
26/35kv單芯
油浸電纜
熱縮型戶內終端 |
50-95mm2 |
|
NSY-35/1×2 |
120-185 mm2 |
NSZ-35/1×2 |
120-185 mm2 |
|
NSY-35/1×3 |
240-400 mm2 |
NSZ-35/1×3 |
240-400 mm2 |
|
NSY-35/1×4 |
500-800 mm2 |
NSZ-35/1×4 |
500-800 mm2 |
|
NSY-35/3×1 |
26/35kv三芯
交聯電纜熱縮型戶內終端 |
50-95mm2 |
NSZ-35/3×1 |
26/35kv三芯
油浸電纜
熱縮型戶內終端 |
50-95mm2 |
|
NSY-35/3×2 |
120-185 mm2 |
NSZ-35/3×2 |
120-185 mm2 |
|
NSY-35/3×3 |
240-400 mm2 |
NSZ-35/3×3 |
240-400 mm2 |
|
NSY-35/3×4 |
500-800 mm2 |
NSZ-35/3×4 |
500-800 mm2 |
|
WSY-35/1×1 |
26/35kv單芯
交聯電纜
熱縮型戶外終端 |
50-95mm2 |
WSZ-35/1×1 |
26/35kv單芯
油浸電纜
熱縮型戶外終端 |
50-95mm2 |
|
WSY-35/1×2 |
120-185 mm2 |
WSZ-35/1×2 |
120-185 mm2 |
|
WSY-35/1×3 |
240-400 mm2 |
WSZ-35/1×3 |
240-400 mm2 |
|
WSY-35/1×4 |
500-800 mm2 |
WSZ-35/1×4 |
500-800 mm2 |
|
WSY-35/3×1 |
26/35kv三芯
交聯電纜
熱縮型戶外終端 |
50-95mm2 |
WSZ-35/3×1 |
26/35kv三芯
油浸電纜
熱縮型戶外終端 |
50-95mm2 |
|
WSY-35/3×2 |
120-185 mm2 |
WSZ-35/3×2 |
120-185 mm2 |
|
WSY-35/3×3 |
240-400 mm2 |
WSZ-35/3×3 |
240-400 mm2 |
|
WSY-35/3×4 |
500-800 mm2 |
WSZ-35/3×4 |
500-800 mm2 |
注明：本產品設計按照標準JB8144、IEC60502、GB12706
35kv熱縮型電力電纜附件技術參數
| property測試項目 |
test method 測試方法 |
result 測試結果 |
| ac withstand for 1min under rain1min 工頻電壓（濕態） |
105kv不閃絡、不擊穿 |
105kv，1min，
濕態下組合試樣未閃絡和擊穿 |
|
| partail discharge test 局部放電試驗 |
39kv下放電量不大于20pc |
a、b、c三相在39kv下放電量為4pc |
|
| heating cycles voltage test 負荷循環試驗 |
導體加熱至90-95℃，每一循環為8h，其中加熱5h，冷卻3h，共三次循環 |
按標準要求完成三次負荷循環試驗 |
|
| impulse voltage withstand test 沖擊電壓試驗 |
25kv，正負極性各10次不閃絡，不擊穿 |
25kv正負極性各10次，組合試樣未閃絡和擊穿 |
|
| dc negative polarity voltage withstand for 15min |
156kv不閃絡，不擊穿 |
156kv，15min，組合試樣未閃絡和擊穿 |
|
| ac withstand test for 4h 4h工頻電壓試驗 |
104kv不閃絡，不擊穿 |
104kv，4h，組合試樣未閃絡和 |
|
